 数字模块升级版说明书

一、产品介绍

数字式模块升级版是在原有数字模块的基础上衍生的一款全新的测控设备。 其能够将称重传感器的模拟信号， 转换成 RS485 数字信号，可以方便地与 PLC 等工控设备进行连接配套

二、 特点
1． 可实现 12～30V 宽电压供电；
2． 非线性修正： 9 段非线性修正可选；
3． AD 转换： 23 位数模转换芯片， 输出精度可达万分之二；
4． 工作频率： 默认为 10Hz；
5． 具有 RS485 通讯功能；
6． 采取抗干扰电源设计技术；
7.波特率： 默认为 9600；
8.通讯地址范围： 00-FF；
9.功耗： 10mA(24V 供电)；
10.通讯协议： MODBUS RTU 协议， TG ONE 协议以及天光协议；

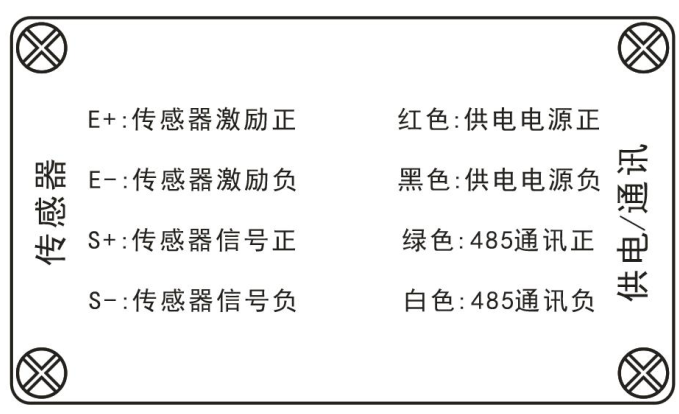

三、 接线说明
如上图所示， 在此产品两端安装航空插头， 一端接五芯航插， 连接传感器，
一端连接四芯航插， 连接供电和通讯信号。
